Victor Taichung - NP16/20 con GANTRY ROBOT GR

IL ROBOT

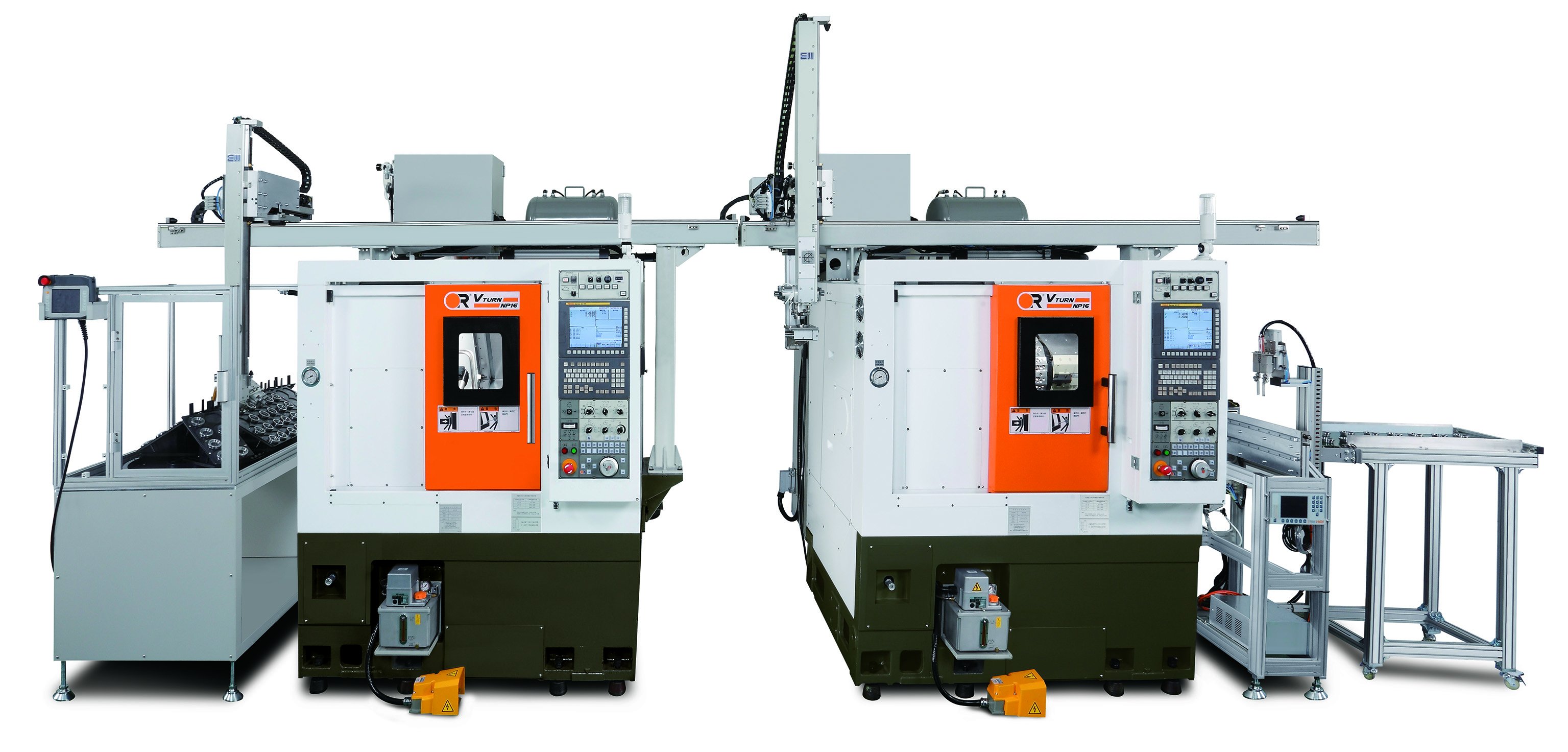

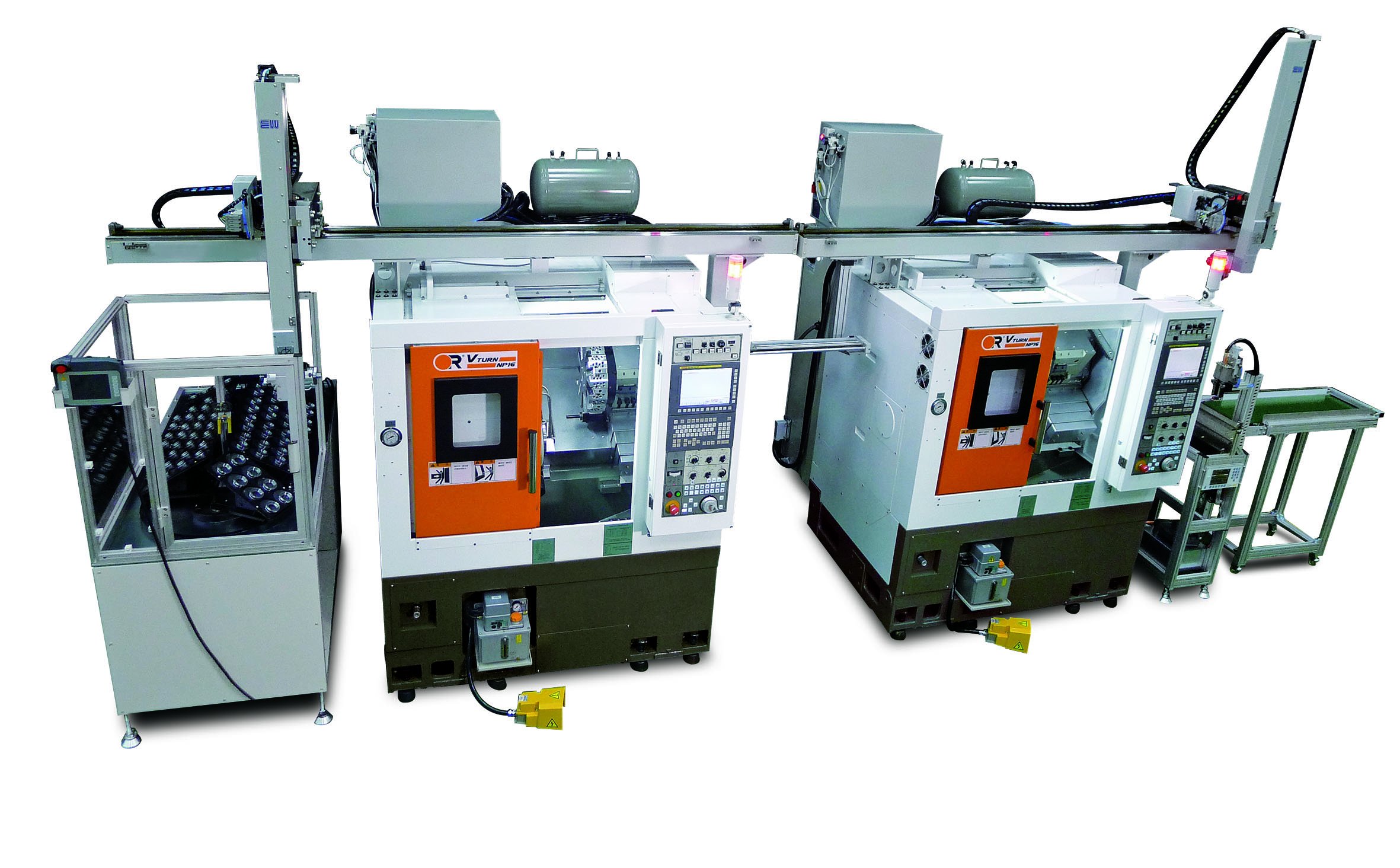

Il robot di tipo gantry svolge la funzione di carico/scarico dei particolari su torni a controllo. E' possibile avere dei robot gantry con lunghezza 3 o 4 metri. Il robot si muove su due assi (più asse C) e sfrutta un sistema di movimentazione su guide a ricircolo di rulli. Monta dei servomotori Yaskawa o Mitsubishi, che gli permettono di caricare/scaricare i pezzi in 15 secondi, con stabilità e precisione (rapidi 90 m/min, posizionamento +/- 0,05 mm). Opzionale è possibile aggiungere una stazione di orientamento/ribaltamento del pezzo.

PANNELLO OPERATORE

Il pannello operatore garantisce una facile ed intuitiva comunicazione uomo-macchina. Caratterizzato da un display touch dal quale poter settare le impostazioni a seconda delle proprie esigenze, questa soluzione è adatta anche ad operatori con poca esperienza.

LE PINZE

Due sono le tipologie di pinze applicabili al robot:

- GA (3 morsetti), ideale per flange, con la quale è possibile caricare/scaricare pezzi di dimensioni massime ⌀ 220 x L100.

- GB (2 morsetti), ideale per pezzi lunghi, con la quale è possibile caricare/scaricare pezzi di dimensioni massime ⌀ 50 x L400.

I pesi caricabili partono da 2 Kg ed arrivano a 10 Kg.

I MAGAZZINI

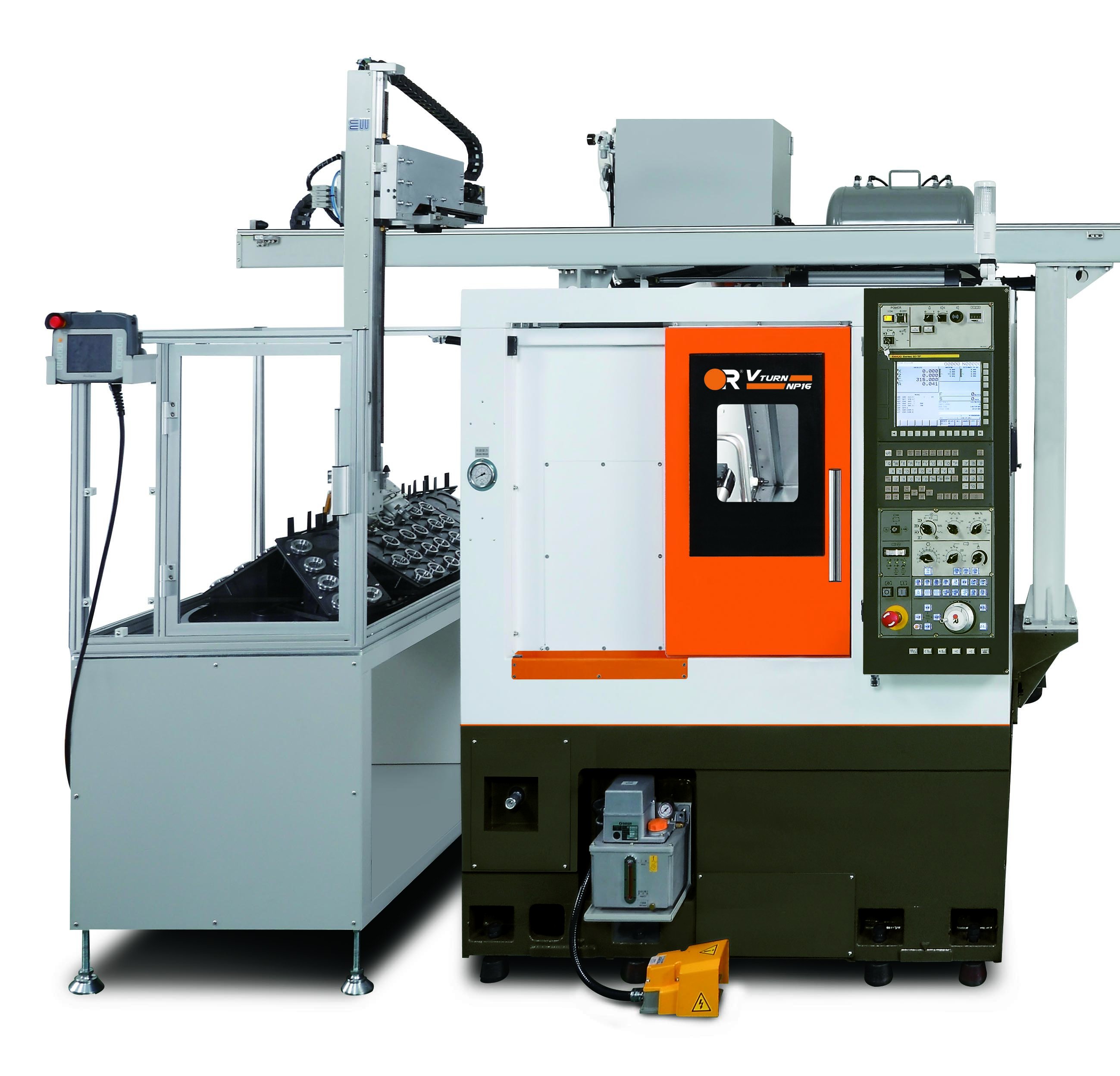

Il robot può essere affiancato a diverse tipologie di magazzini per il carico/scarico dei pezzi, precisamente:

- WF-A, magazzino ideale per flange, di tipo "piled-up" che vanta la presenza di 3/4 aste autocentranti

- WF-E, magazzino ideali per pezzi non circolari, a pallet inclinati con maschere personalizzabili

- WF-V, alimentatore vibrante, ideale per pezzi caricati "alla rinfusa"

Per ogni tipologia di magazzino è possibile avere 10, 16 o 20 pallet.
