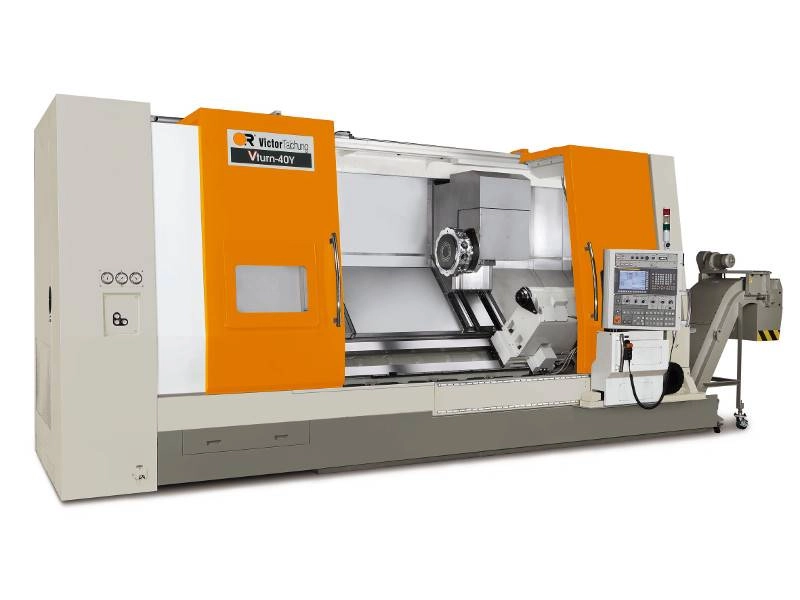

VT-40/220C
- Victor Taichung / TORNI Controllo
IL BASAMENTO E IL CARRO

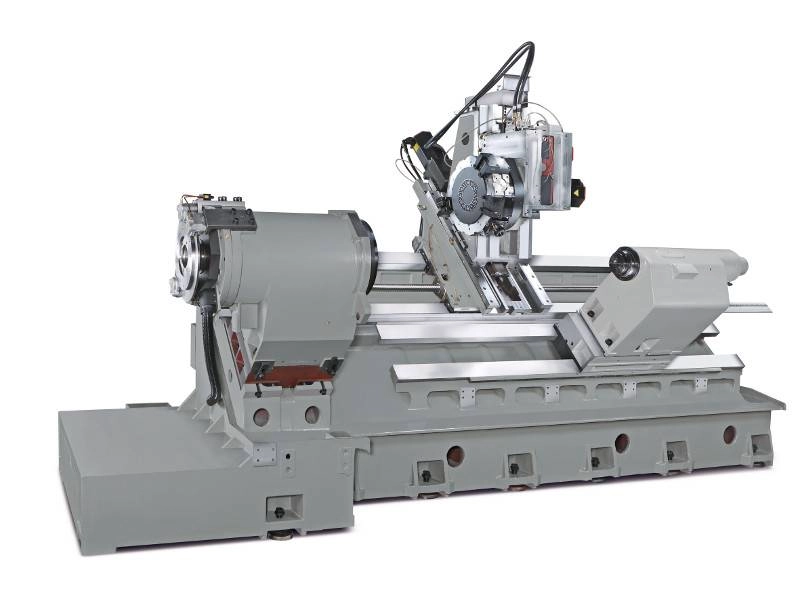

Il basamento è costruito in un’unica fusione di ghisa Meehanite ® con nervature sovradimensionate capaci di sopportare le sollecitazioni più gravose. Questo viene sottoposto a trattamento di stabilizzazione all’aperto per un periodo minimo di 6 mesi, permettendo di eliminare le tensioni interne residue; la geometria di tipo “slant” (inclitanata di 45°) è stata realizzata per favorire sia l’evacuazione dei trucioli come pure l’accessibilità alla macchina da parte dell’operatore. Sia il basamento che il carro sono progettati e disegnati secondo l’applicazione del sistema di analisi e progettazione (FEA). Utilizzando questo sistema il computer determina lo spessore e la dislocazione delle nervature interne. Sul basamento sono ricavate le due guide piane superiori per il movimento longitudinale della carro (asse z) e le due inferiori per il corpo contropunta.

LE GUIDE
Le guide del tornio sono piane, ricavate direttamente sul basamento della macchina. La movimentazione del carro, della torretta e del corpo contropunta avviene tra i materiali ghisa su acciaio con interposto un film d’olio a pressione. mediante l’aderenza tra la ghisa e l’acciaio, con interposto un filo d’olio a pressione. .In questo modo non viene utilizzata Turcite o altro materiale antifrizione necessario per la movimentazione, permettendo quindi una forte stabilità in fase di lavorazione e allo stesso tempo un aumento della vita delle guide, riducendo drasticamente gli interventi di manutenzione delle stesse.
ELETTROMANDRINO (DDS)

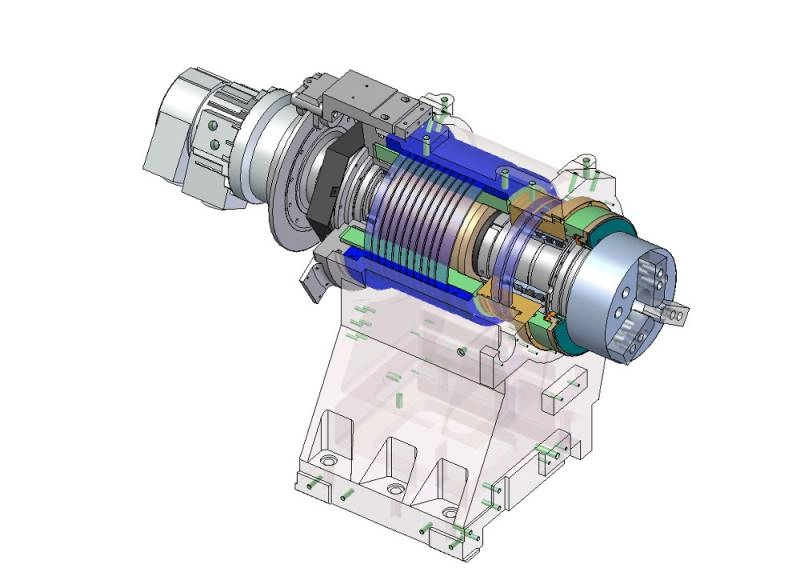

Ha una struttura monolitica in ghisa Meehanite ®, fissata alla base sul basamento. La struttura stessa è “termicamente simmetrica” per limitare gli effetti delle eventuali escursioni termiche che si dovessero generare. Un efficiente impianto di raffreddamento con unità frigo esterna mantiene la temperatura costante. Il motore mandrino è un motore DDS (Direct Drive Spindle) con cambio gamma elettronico, molto potente che permette di avere un’ottima precisione per una finitura ottimale e allo stesso tempo molta potenza per un elevata asportazione. E' montato un motore Fanuc αB250Mi (37-45kW).

TORRETTA MOTORIZZATA BMT-75
E’ a 12 posizioni con attacco BMT-75. La torretta viene realizzata internamente negli stabilimenti di proprietà della Victor. E’ predisposta per l'uscita del liquido refrigerante sia all'esterno che all'interno dei portautensili. Il posizionamento e la rotazione bidirezionale del piatto viene garantito da un motore FANUC estremamente veloce e affidabile con un tempo di indexaggio di solo 1 sec. (tool to tool). Per quanto riguarda gli utensili motorizzati il moto viene trasmesso da un motore Fanuc da 7kW / 3000rpm.
CORPO CONTROPUNTA
Ha una struttura in ghisa Meehanite ®. Il posizionamento del corpo avviene mediante l’aggancio al carro torretta, sfruttando quindi la movimentazione dell’asse Z. La contropunta ha un diametro di 150mm, e la corsa del canotto è di 150mm.
CONVOGLIATORE TRUCIOLI
E’ posizionato con lo scarico rivolto dal lato contropunta, del tipo incernierato. La sua manutenzione e pulizia è estremamente semplice e veloce, estraendolo dal davanti della macchina Le dimensioni del tappeto sono state dimensionate per una lunga durata pur dovendo evacuare una grande quantità di truciolo di acciaio o altro materiale. In dotazione è compreso anche il carrello raccogli-trucioli.
IMPIANTO DI REFRIGERAZIONE UTENSILI
E’ completo di vasca di raccolta molto capiente capace di raccogliere fino a 700L, pompa e tubazioni per la refrigerazione degli utensili; l’erogazione viene portata direttamente alla torretta portautensili. A richiesta il sistema viene dotato di pompe supplementari ad alta pressione e sistemi per il recupero di olio esausto in vasca per scongiurare l’inquinamento delle emulsioni.
IMPIANTO ELETTRICO ELETTRONICO
L’impianto, integrato con il CNC della macchina, è completo di armadio a tenuta stagna. Tutti i comandi nonché l’unità di governo, sono piazzati nella parte anteriore, mentre l’armadio elettrico è collocato nella parte posteriore della macchina. Un efficacie impianto di condizionamento garantisce che all’interno dell’armadio elettrico la temperatura di esercizio sia controllata e costante per evitare che le componenti elettroniche utilizzate possano danneggiarsi, soprattutto nelle stagioni più calde.
IMPIANTO LUBRIFICAZIONE AUTOMATICA
Comprende le centraline di lubrificazione, dotate di un temporizzatore e una serie di dosatori per la lubrificazione automatica di: guide di scorrimento - viti a ricircolo di sfere - cuscinetti. Un segnalatore acustico ci avverte se il livello ha raggiunto il minimo consentito pur continuando a lubrificare. A garanzia che il sistema sia perfettamente funzionante ci sono dei pressostati che misurano la pressione nel circuito che solo quando la pressione impostata è stata raggiunta rilascia il liquido; se questo non avviene a causa di perdite scaturisce un allarme. La struttura del basamento è stata realizzata per il recupero della maggior parte di olio esausto in una apposita vaschetta posta nella parte posteriore della macchina.
CARATTERISTICHE TECNICHE
Distanza punte | 2165 mm |
Massimo diametro rotante | 780 mm |
Massimo diametro tornibile | 600 mm |
Passaggio barra | 91 mm |
Velocità massima | 2500 rpm |
Naso mandrino | ASA A2-11 |
Asse X | 290+50 mm |
Asse Z | 2200 mm |
Avanzamenti rapidi X - Z | 20 - 20 m/min |
Velocità massima | 3000 rpm |
Numero posizioni | 12 |
Attacco torretta | BMT-75 |
Motore mandrino | 37 - 45 kW |
Motore utensile motorizzato | 7 kW |
Servomotori assi X - Z | 7 - 6 kW |
ACCESSORI STANDARD
Controllo numerico Fanuc 0i-TF Plus (10,4'') Type 1, color graphic display, Manual Guide I, tastiera ONG, volantino elettronico |
Uscite seriale, ethernet e USB |
P.b. a 91mm, elettromandrino 37/45 kW, 2500rpm, ASA A2-11 |
Autocentrante idraulico - AutoGrip 15'' |
Convogliatore trucioli |
Contropunta girevole integrale (Built-in) |
Pompa Grundfos SPK4-8 (4.5 BAR) |
Refrigeratore armadio elettrico |
Lunetta manuale 280-400mm |
Disoleatore |
Lampada di allarme e fine ciclo a 3 colori |
Luce di lavoro integrata nella macchina |
Piedini d'appoggio |
Cassetta portautensili con chiavi di servizio |
Teleassistenza inclusa per 12 mesi |
